Geka matrijzen - nauwkeurig en duurzaam ponsen

Matrijs niet bekend? Vul de gewenste maten in de filter in om verder te gaan.

Geka matrijzen werken samen met de pons als één set voor nauwkeurig ponsen in staal, RVS en aluminium. Het opnamesysteem gebruikt GM voor de matrijs en GN voor de pons. De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen; bij ronde ponsen is geen spie nodig.

Compatibiliteit en opnames (GN/GM)

• GM = matrijsopname, GN = ponsopname.
• Reduceerringen - matrijs gebruik je als de GM maat van matrijs en houder verschilt.
• Voor de ponszijde bestaan reduceerringen - pons met GN opname.
• De spie zit op de pons en borgt oriëntatie bij niet-ronde ponsen. De matrijszijde gebruikt geen spie.

Beschikbare vormen

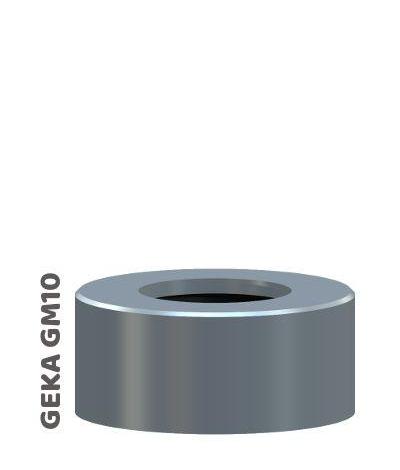

• Rond

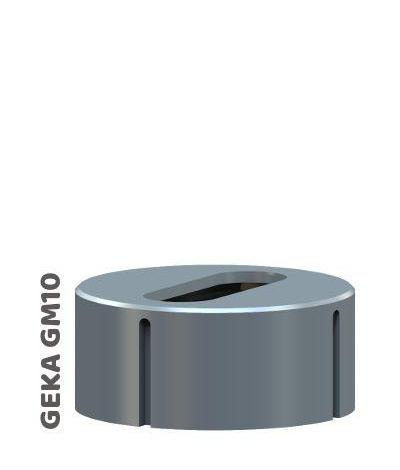

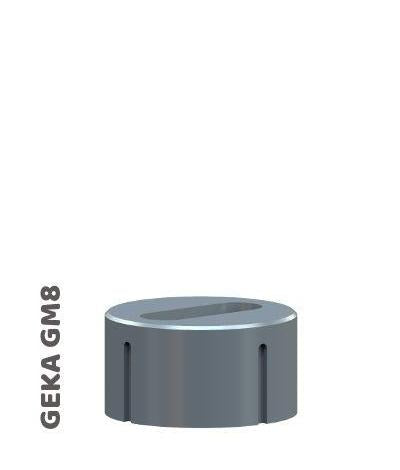

• Ovaal
• Vierkant

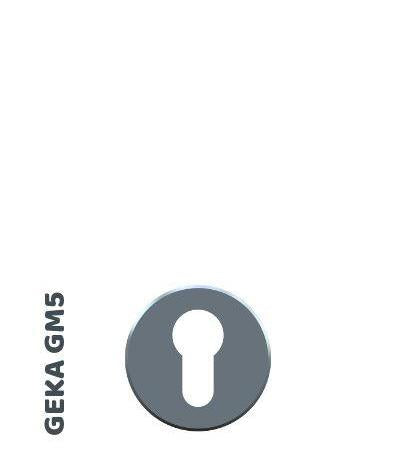

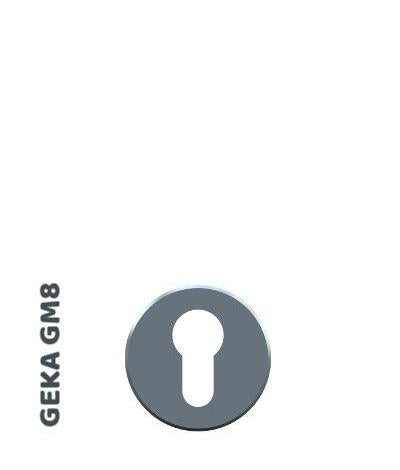

• Sleutelgat (cilindrisch)
• Radius

Vormkeuze - controlelijst

1. Vorm, maat en oriëntatie volgens tekening specificeren.
2. Rand-/hartafstand en beschikbare slagruimte in de machine controleren.
3. Materiaal en plaatdikte vastleggen.
4. Opnames bevestigen: GM voor matrijs, GN voor pons. Reduceerring toepassen indien nodig.
5. Bij niet-ronde ponsen: aanwezigheid van spie op de pons en spiebaan in de ponshouder controleren.

Keuzehulp - zo selecteer je de juiste matrijs

1. Vorm en maat van de matrijs kiezen volgens tekening.
2. Plaatdikte en materiaal vastleggen - bijvoorbeeld S235, RVS304, AlMg3.
3. Clearance controleren met de tabel hieronder.
4. GM opname kiezen die bij de houder past. Reduceerring - matrijs indien nodig.

Matrijsspeling (Clearance)

De plaatdikte is de minimale ponsmaat

Voor RVS geldt 70% van de ponsmaat

Technische specificaties - waar op letten

• Nauwkeurigheid - juiste clearance beperkt bramen en verlengt standtijd.
• Gereedschapsmateriaal - gehard gereedschapsstaal voor consistente maatvoering.
• Opnames - correcte GM voor de matrijs en bijpassende GN voor de pons.
• Oriëntatie - bij niet-ronde ponsen borgt de spie op de pons de richting; de matrijszijde heeft geen spie.

FAQ

Gebruikt de matrijs een spie
Nee. De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen.

Wat is het verschil tussen GN en GM
GN is de ponsopname, GM is de matrijsopname. Ze moeten bij elkaar passen, eventueel met reduceerringen.

Wijzigt een reduceerring de clearance
Nee. Een reduceerring verandert de opname, niet de matrijsspeling. Bepaal de clearance op basis van materiaal en plaatdikte.

Wat is de minimale ponsmaat
De plaatdikte is de minimale ponsmaat. Voor RVS geldt 70% van de ponsmaat.

Gerelateerde categorieën

• Ponsen
• Reduceerringen - Matrijs

Advies nodig

Stuur materiaalsoort, plaatdikte, gewenste vorm en maat, en de vereiste GM en GN opnames. We checken graag of jouw Geka set technisch klopt.
