Vind uw opname
Om ervoor te zorgen dat u de juiste opname voor uw ponsgereedschap en matrijs kunt bepalen, is het belangrijk dat u de afmetingen nauwkeurig opmeet. Hieronder vindt u een overzicht van de metingen die u zelf kunt uitvoeren.

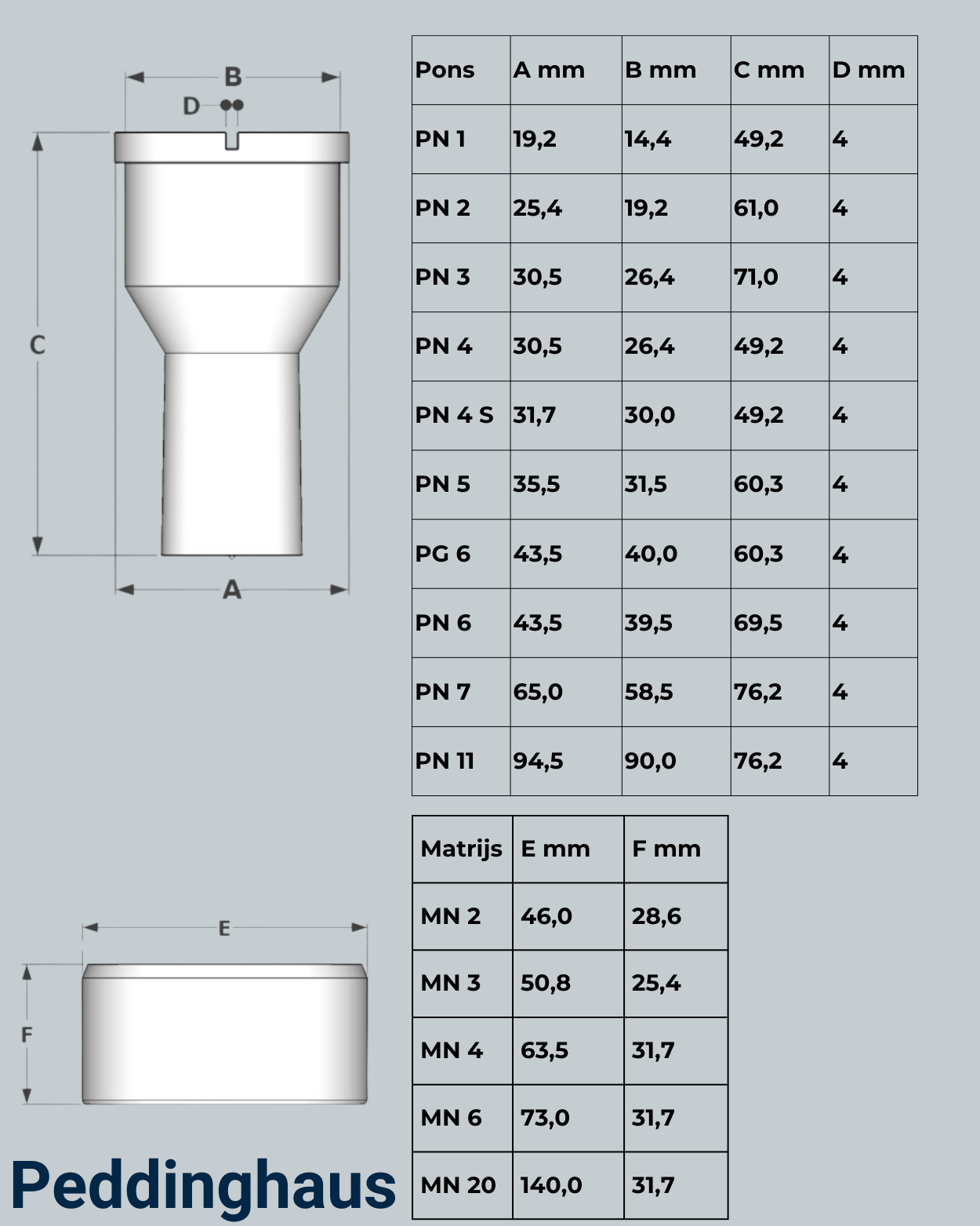

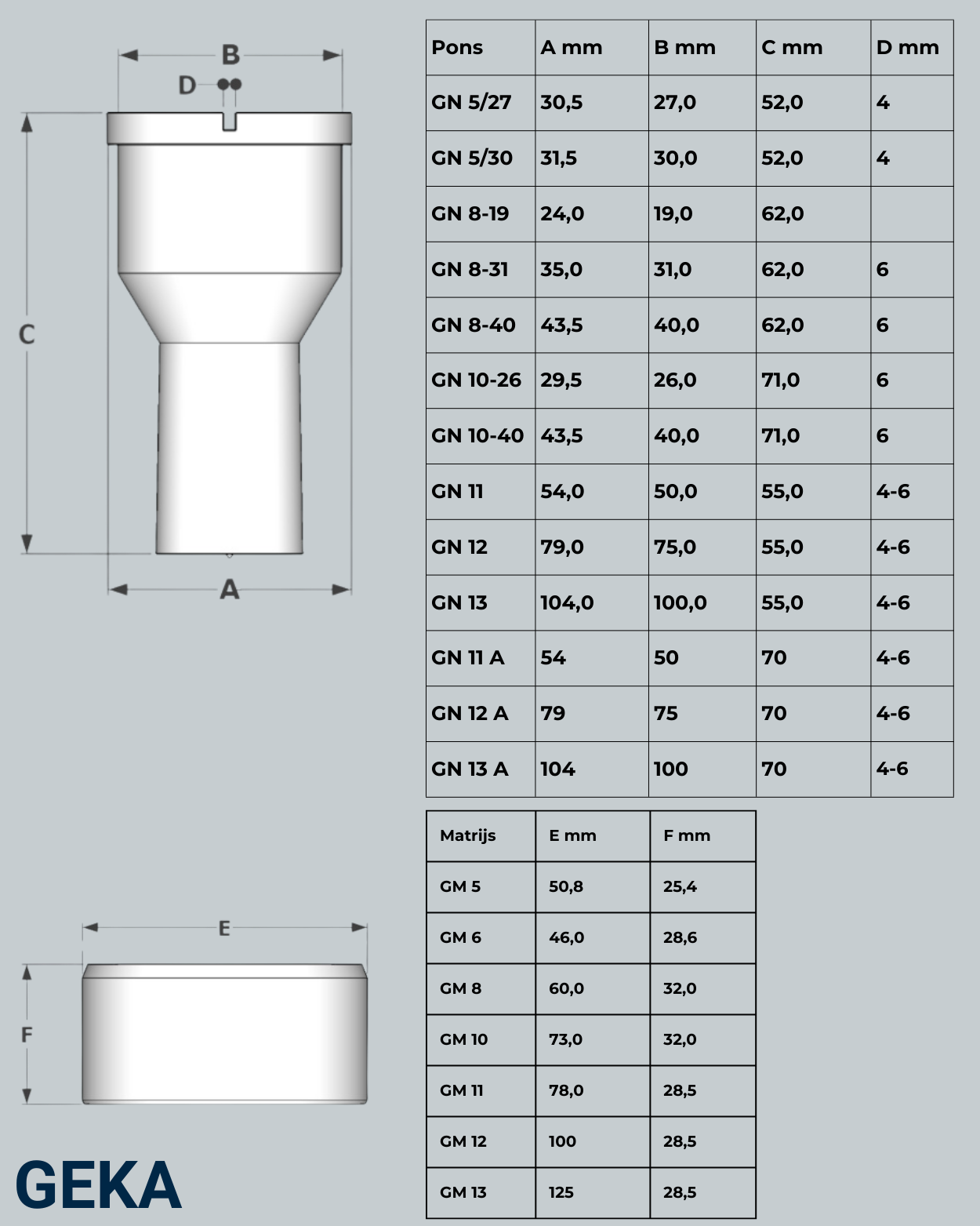

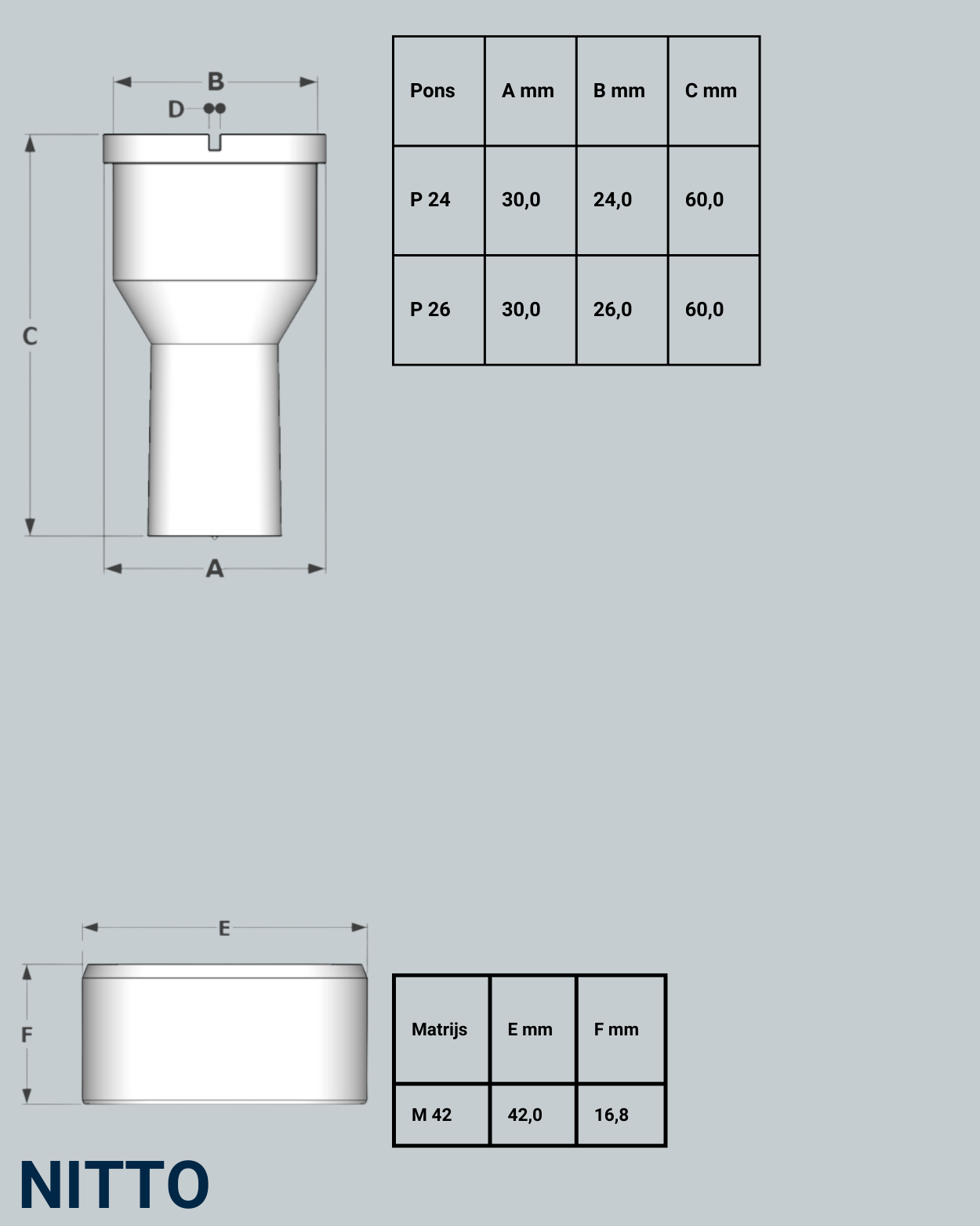

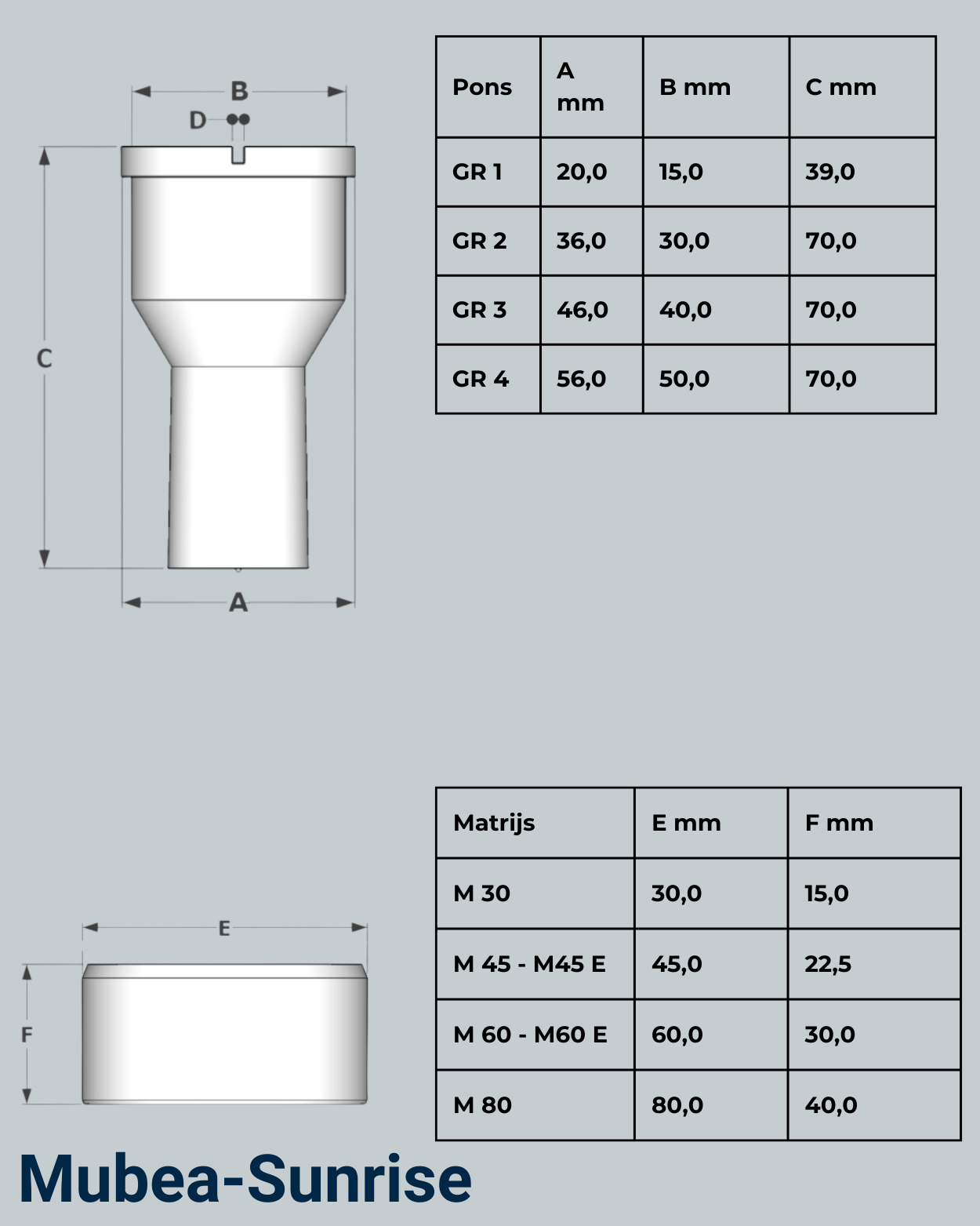

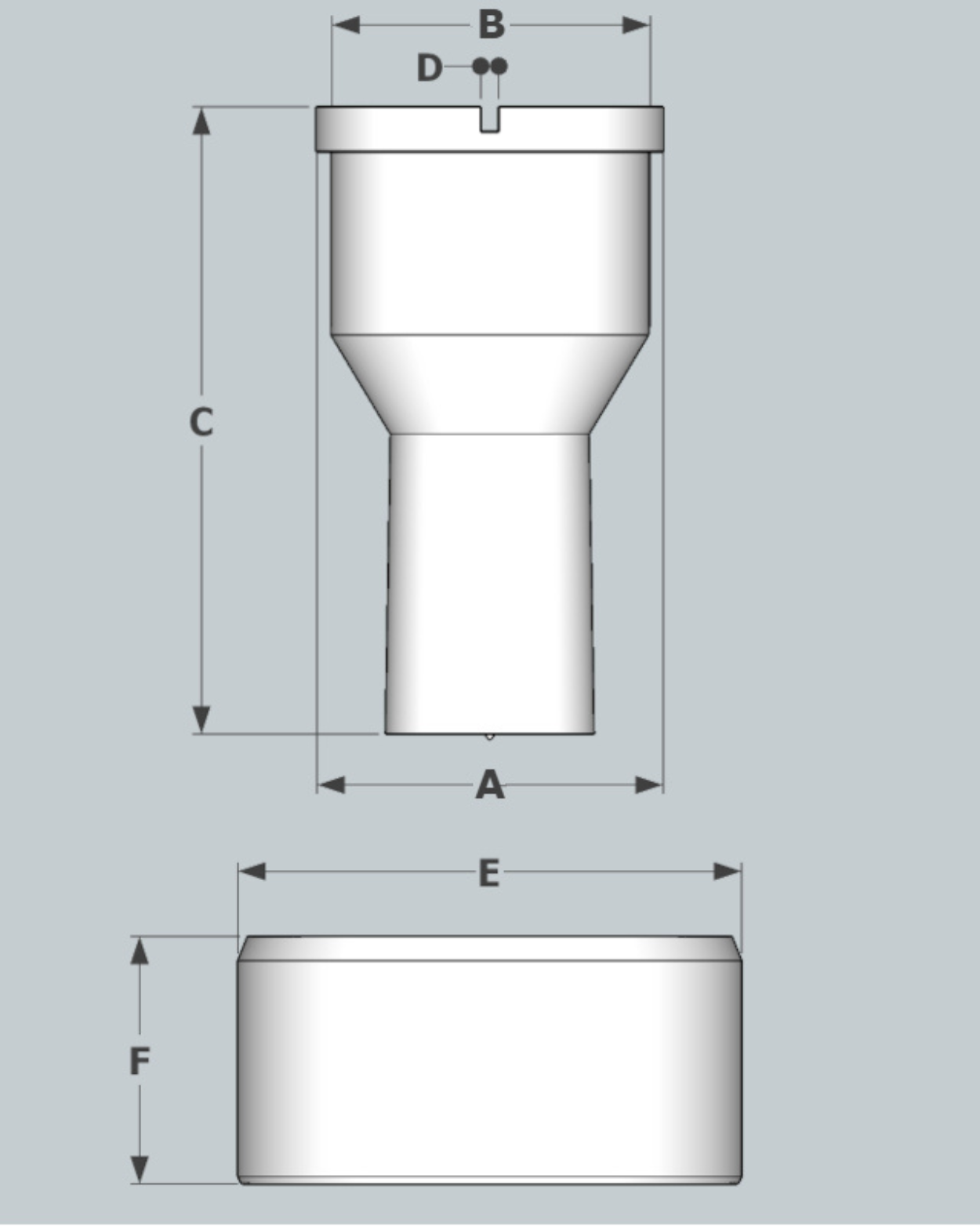

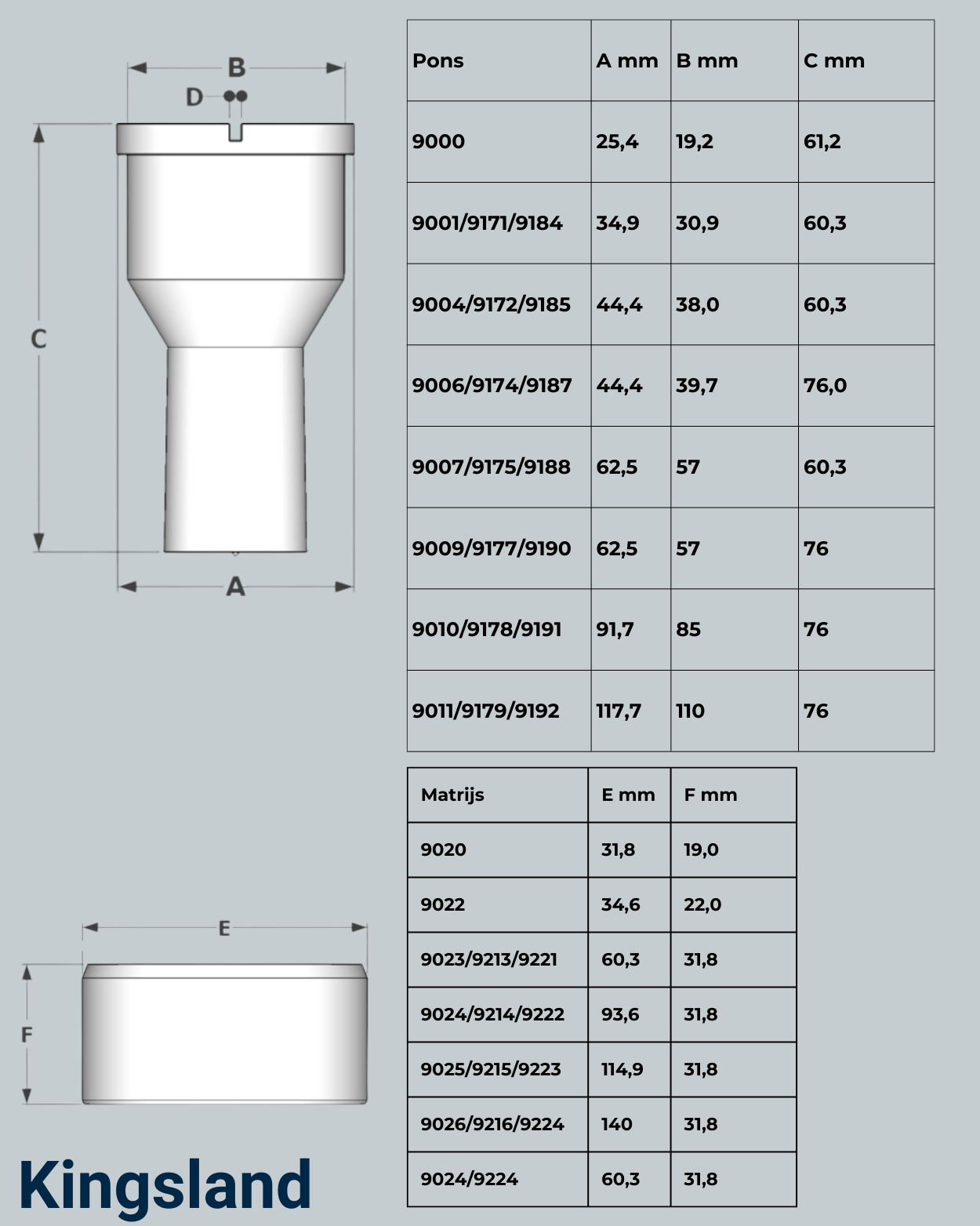

Rechts van deze tekst vindt u een afbeelding met een voorbeeld van hoe u de benodigde maten kunt opmeten. Onder deze tekst staan vervolgens alle mogelijke opnames met de bijbehorende maten en benamingen, zodat u gemakkelijk de juiste opname kunt identificeren.
Metingen voor de pons (maten A, B, C, D):
- Maat A (Kopmaat): Meet de breedte van de bovenkant van de pons.
- Maat B (Opnamemaat): Meet de maat van de opname die aangeeft hoe de pons in de machine wordt vastgehouden. Zorg dat u deze maat zorgvuldig meet, zodat de pons goed in de machine past.
- Maat C (Lengte van de pons): Meet de totale lengte van de pons, van de bovenkant tot de onderzijde.
- Maat D (Sleuf voor de spie): Meet de afmetingen van de sleuf voor de spie, indien aanwezig. Deze sleuf wordt gebruikt om de pons in de machine te vergrendelen en te stabiliseren.
Metingen voor de matrijs (maten E, F):
- Maat E (Breedte onderzijde van de matrijs): Meet de breedte van de onderzijde van de matrijs.
- Maat F (Hoogte van de matrijs): Meet de hoogte van de matrijs vanaf de onderzijde tot de bovenkant.
Bekijk het voorbeeld rechts van deze tekst voor hulp bij het opmeten. Onder deze tekst vindt u een overzicht van alle mogelijke opnames, compleet met maten en benamingen. Heeft u vragen of twijfels?
Neem gerust contact met ons op via de chatfunctie rechtsonder in de hoek van uw scherm. Wij helpen u graag verder!
