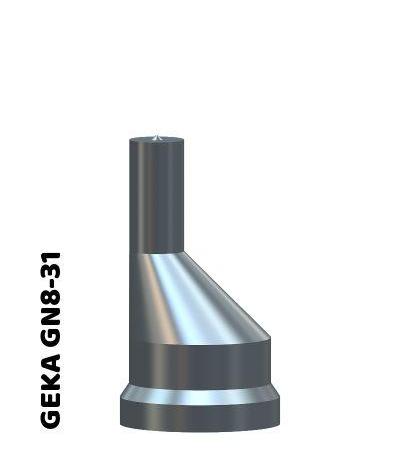

Geka ponsen - rond, ovaal, vierkant en meer
Geka ponsen leveren nauwkeurig ponswerk in staal, RVS en aluminium. Ze werken als set met de matrijs en passen in het opnamesysteem met GN voor de pons en GM voor de matrijs. Bij niet-ronde ponsen borgt een spie de oriëntatie in de ponshouder. Bij ronde ponsen is geen spie nodig.
Compatibiliteit en opnames (GN/GM)
- GN = ponsopname, GM = matrijsopname.
- Reduceerringen - pons gebruik je als de GN maat van pons en houder verschilt.
- De GM zijde blijft ongewijzigd bij wissels aan de ponszijde.
Beschikbare vormen

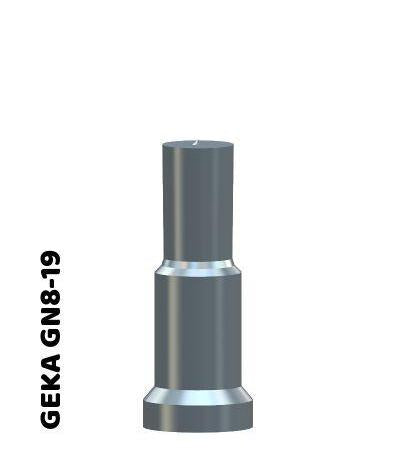

- Rond

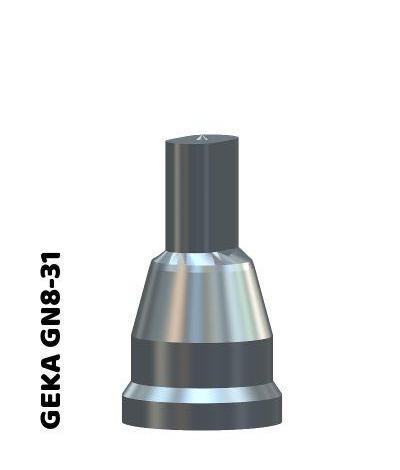

- Ovaal
- Vierkant

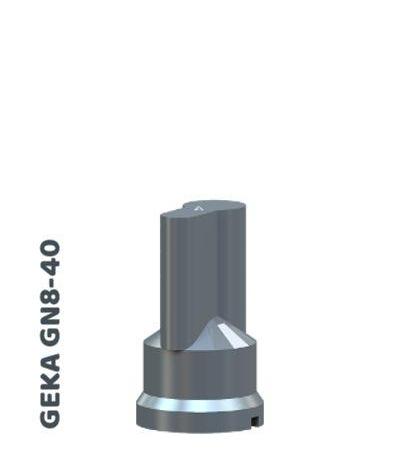

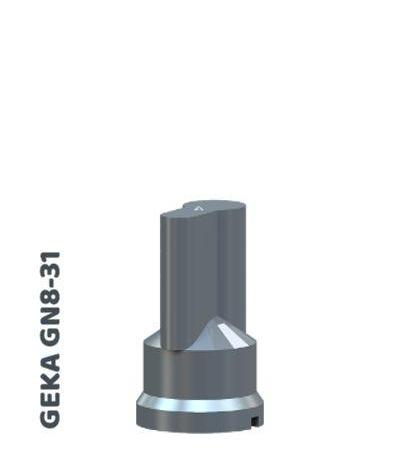

- Sleutelgat (cilindrisch)

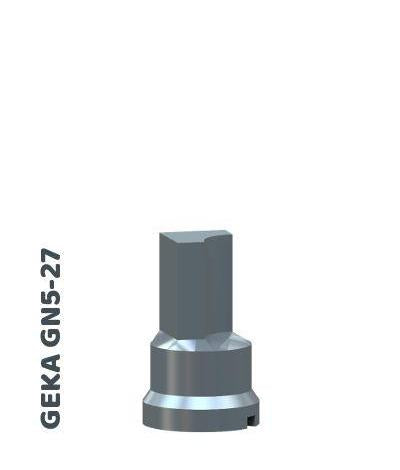

- Radius
Vormkeuze - controlelijst
- Vorm, maat en oriëntatie volgens tekening vastleggen.
- Rand-/hartafstand en slagruimte in de machine controleren.
- Materiaal en plaatdikte noteren.
- Opnames bevestigen: GN voor pons, GM voor matrijs. Reduceerring - pons indien nodig.
- Bij niet-ronde ponsen: spie en spiebaan van de ponshouder controleren.
Keuzehulp - zo selecteer je de juiste pons
- Vorm en maat kiezen volgens tekening.
- Plaatdikte en materiaal vastleggen - bijvoorbeeld S235, RVS304, AlMg3.
- GN/GM set controleren en eventueel reduceerring - pons meebestellen.
- Niet-ronde pons: spie meebestellen en passing met ponshouder verifiëren.
- Machine-uitlijning controleren voor maatvast resultaat.
Matrijsspeling (Clearance)
| Advies voor staal | |||||
|---|---|---|---|---|---|
| Plaatdikte | 1.0/4.0 mm | 5.0/9.0 mm | 10.0/14.0 mm | 15.0/19.0 mm | 20.0/25.0 mm |
| Snijspelling: | 0,2 mm | 0,7 mm | 1,2 mm | 1,7 mm | 2,2 mm |
De plaatdikte is de minimale ponsmaat
Voor RVS geldt 70% van de ponsmaat
Technische specificaties - waar op letten
- Nauwkeurigheid - juiste clearance beperkt bramen en verlengt standtijd.
- Gereedschapsmateriaal - gehard gereedschapsstaal voor consistente maatvoering.
- Opnames en vergrendeling - correcte GN/GM combinatie; spie bij niet-ronde ponsen.
- Onderhoud - controleer slijtage van pons, spie en ponshouder.
FAQ
Wat is het verschil tussen GN en GM
GN is de ponsopname, GM is de matrijsopname. Ze vormen samen een set.
Heb ik altijd een spie nodig
Alleen bij niet-ronde ponsen. Bij ronde ponsen is geen spie nodig.
Wat als mijn GN opname niet past
Gebruik een reduceerring - pons om de pons aan je ponshouder aan te passen.
Wijzigt een wisselhouder of reduceerring de clearance
Nee, de matrijsspeling wordt separaat bepaald op basis van materiaal en plaatdikte.
Gerelateerde categorieën
Advies nodig
Stuur materiaalsoort, plaatdikte, gewenste vorm en maat, en de vereiste Nr en MN opnames. We controleren graag of jouw Geka set technisch klopt.
