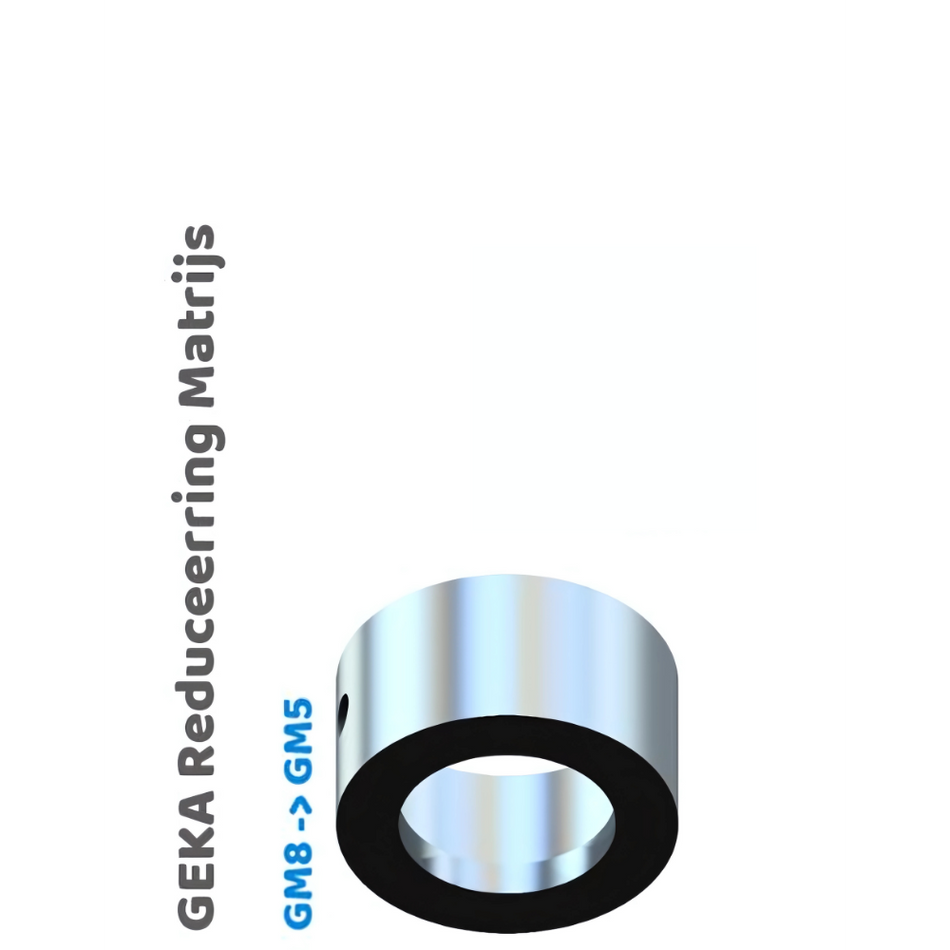

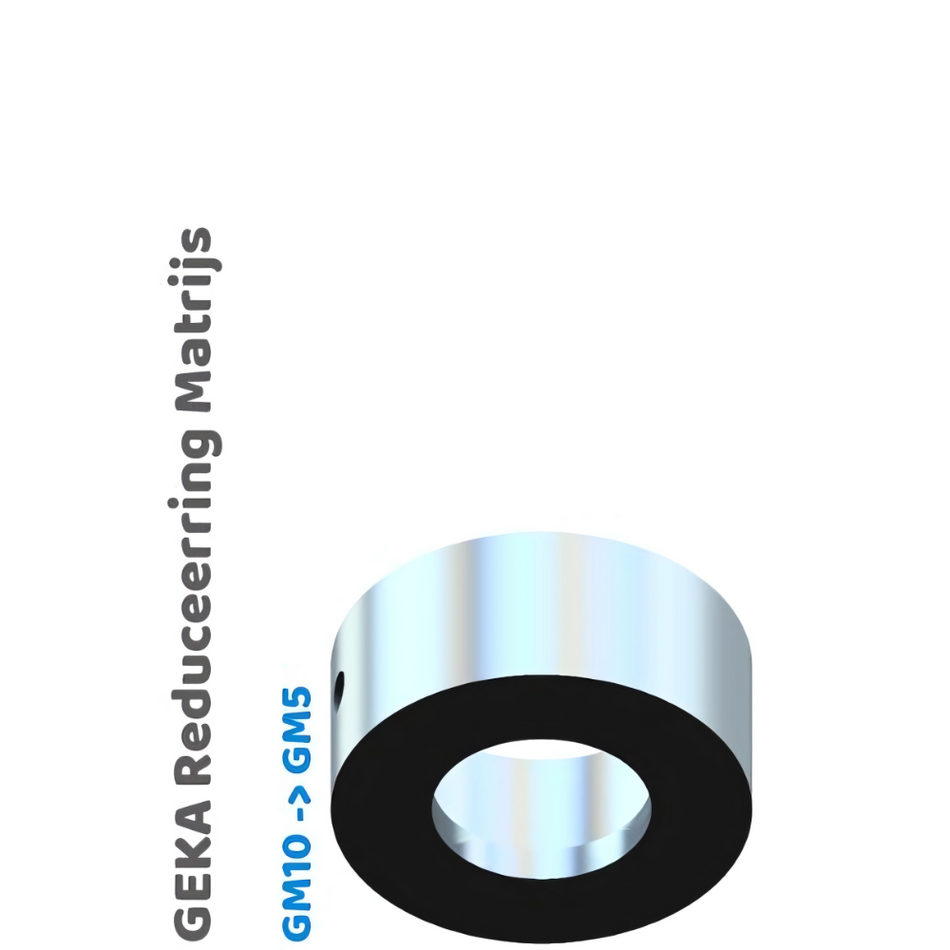

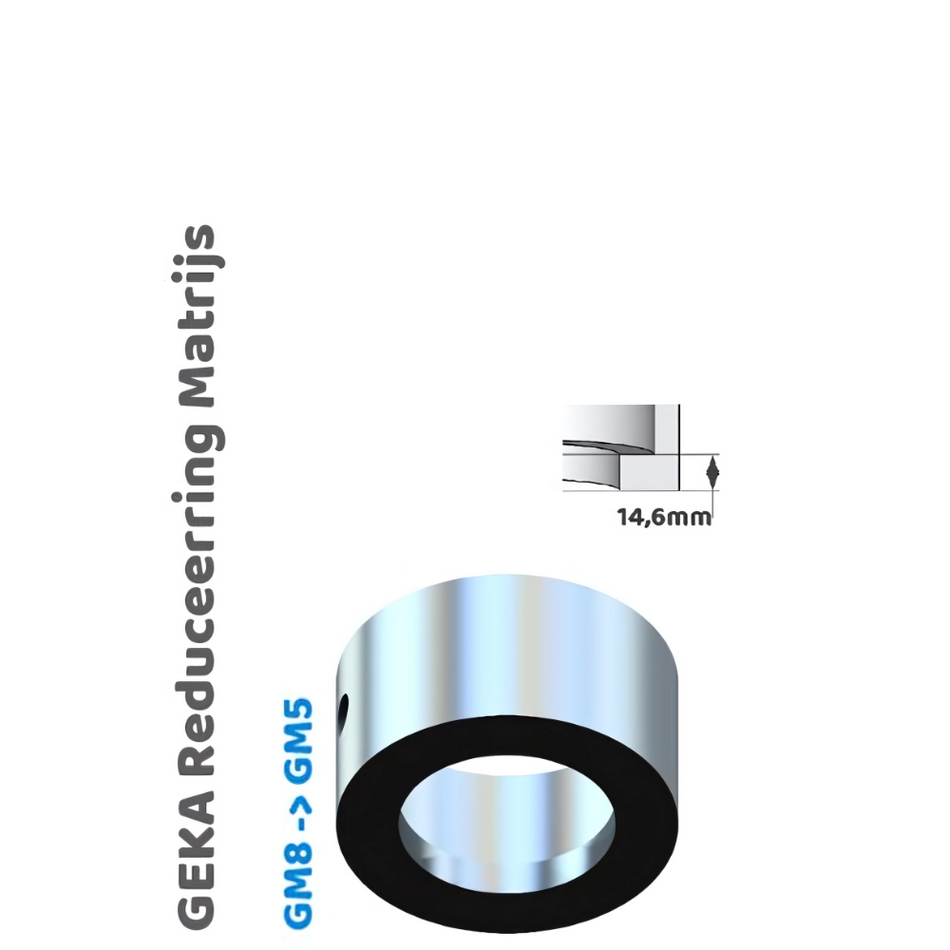

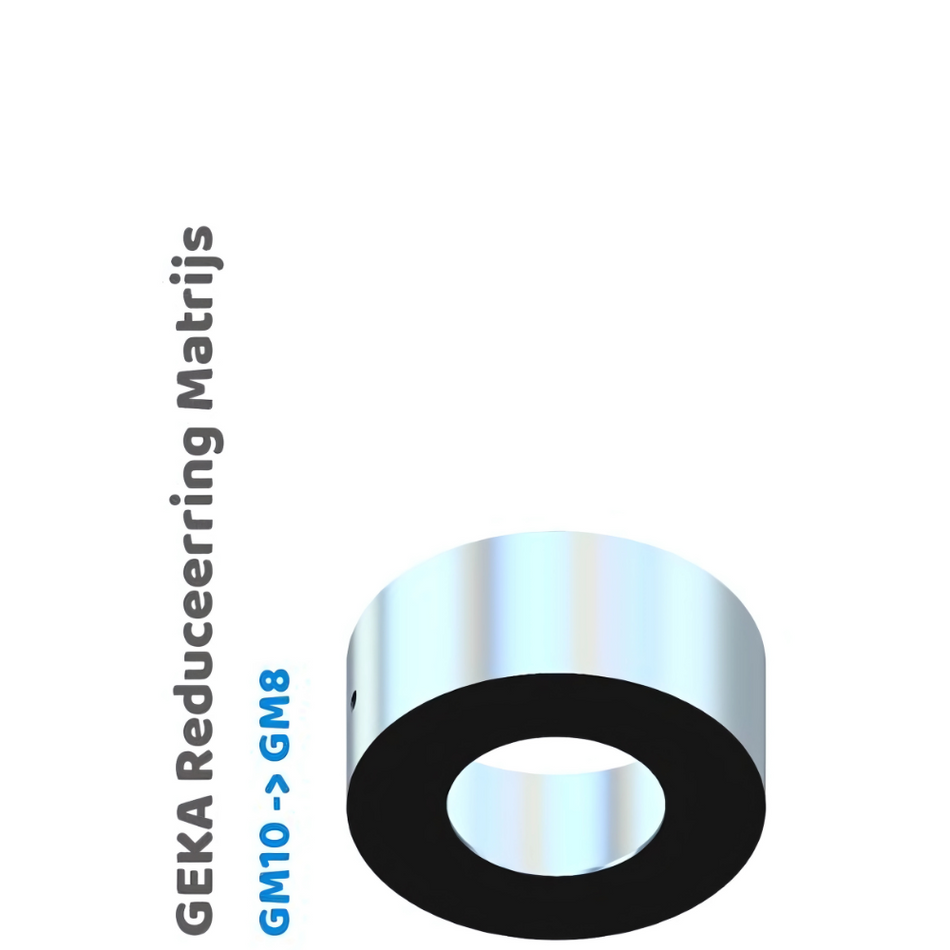

Geka reduceerringen matrijs

Geka reduceerringen voor matrijzen gebruik je om de GM opname van de matrijs passend te maken op een matrijshouder met een andere GM maat. Zo kun je bestaande houders blijven gebruiken zonder de matrijs of houder te vervangen.

Compatibiliteit en opnames (GN/GM)

• GM = matrijsopname, GN = ponsopname.
• Deze categorie betreft reduceerringen voor de matrijszijde - dus de GM opname.
• Voor de ponszijde bestaan aparte reduceerringen - pons met GN opname.
• De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen. De matrijszijde gebruikt geen spie.

Wanneer gebruik je een reduceerring - matrijs

• Opname past niet - je matrijs heeft een andere GM maat dan de matrijshouder.
• Machinewissel - dezelfde matrijs inzetten op verschillende houders met andere GM maten.
• Kosten en flexibiliteit - niet voor elke GM maat een aparte matrijs nodig.

Selectie - controlelijst

1. Matrijsgegevens noteren - vorm en maat, plus de huidige GM opname van de matrijs.
2. Matrijshouder controleren - GM maat van de houder vaststellen.
3. Reduceringsrichting bepalen - van welke GM naar welke GM maat je wilt reduceren.
4. GN pons en spie verifiëren - bij niet-ronde ponsen is de spie op de pons vereist. Bij ronde ponsen is geen spie nodig.
5. Machine-uitlijning controleren - pons en matrijs moeten lijnrecht tegenover elkaar staan.

Technische aandachtspunten

• Passing - kies een reduceerring die de matrijs stabiel centreert in de houder voor maatvast ponswerk.
• Stijfheid - een correcte passing voorkomt kantelen en vermindert bramenvorming.
• Oriëntatie - oriëntatie bij niet-ronde vormen wordt geborgd door de spie op de pons; de matrijszijde gebruikt geen spie.
• Clearance - de reduceerring wijzigt de matrijsspeling niet. Bepaal de clearance los van de opname op basis van materiaal en plaatdikte.
• Onderhoud - controleer slijtage van matrijs, reduceerring en houder voor blijvende passing.

FAQ

Voor welke zijde is deze reduceerring bedoeld
Voor de matrijs - de GM opname. Voor de ponszijde gebruik je een reduceerring met GN opname.

Beïnvloedt een reduceerring de clearance
Nee. Een reduceerring verandert de opname, niet de matrijsspeling. Volg voor clearance de richtlijnen op de matrijzenpagina.

Kan ik elke matrijs reduceren naar elke houder
Alleen als er een passende reduceerring bestaat voor de betrokken GM maten. Controleer daarnaast de set met de GN pons.

Heb ik een spie nodig aan de matrijszijde
Nee. De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen.

Gerelateerde categorieën

• Matrijzen
• Geka reduceerringen - Pons

Advies nodig

Stuur matrijsvorm en maat, GM maat van de matrijs, GM maat van de matrijshouder, en de bijbehorende GN ponsgegevens. We adviseren welke reduceerring - matrijs past in jouw Geka setup.
