Welkom op de pagina voor het bepalen van de juiste opname voor uw kantbank!

Om ervoor te zorgen dat uw kantgereedschap in uw kantbank past en goed functioneert, is het essentieel om de juiste opname te bepalen. De opname bepaalt hoe het gereedschap in uw machine wordt vastgehouden, dus het is van groot belang dat de juiste afmetingen worden gemeten.

Wij vragen u om de afmetingen van uw kantgereedschap nauwkeurig zelf op te meten. Bij voorkeur gebruikt u een schuifmaat voor het opmeten van de afmetingen, omdat deze nauwkeurigheid biedt.

Hieronder vindt u afbeeldingen van de verschillende opnames die gebruikt worden voor kantgereedschappen. De kenmerken van elke opname worden toegelicht, zodat u precies weet welke afmetingen u moet meten om de juiste opname te bepalen voor uw kantgereedschap.

Mocht u er niet uitkomen of vragen hebben tijdens het opmeten, staan wij altijd klaar om u te ondersteunen. Aarzel niet om contact met ons op te nemen via de chatfunctie linksonderin de hoek. Wij helpen u graag verder!

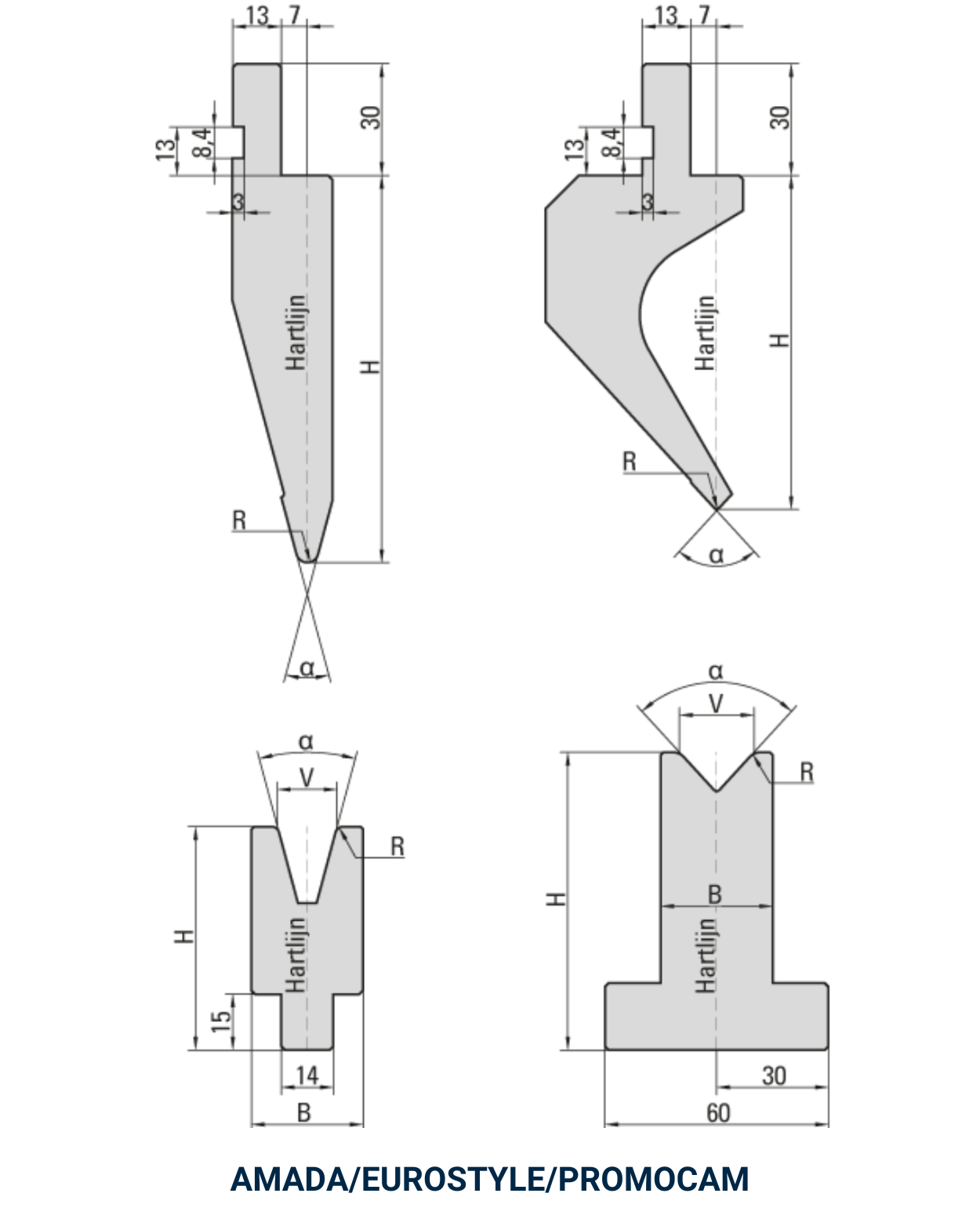

AMADA/EUROSTYLE/PROMOCAM

Om ervoor te zorgen dat u de juiste opname van uw kantgereedschap kunt bepalen, is het belangrijk dat u de afmetingen nauwkeurig opmeet. Rechts van deze tekst vindt u een afbeelding met een voorbeeld van hoe u de benodigde maten kunt opmeten voor de opname van het boven- en ondergereedschap: AMADA/EUROSTYLE/PROMOCAM.

De kenmerken van AMADA/EUROSTYLE/PROMOCAM zijn als volgt:

  • Het bovengereedschap heeft een uitsparing van 8,4 mm hoog en 3 mm diep, terwijl de opname zelf 13 mm breed en 30 mm hoog is, zoals te zien bij de bovenste twee bovengereedschappen in de afbeelding.

Het ondergereedschap heeft standaard een breedte van 60 mm, zoals weergegeven rechtsonder in de afbeelding. Linksonder is het centrische ondergereedschap te zien, dat zelden voorkomt en alleen in deze collectie een breedte van 14 mm heeft.

Bekijk onze collectie

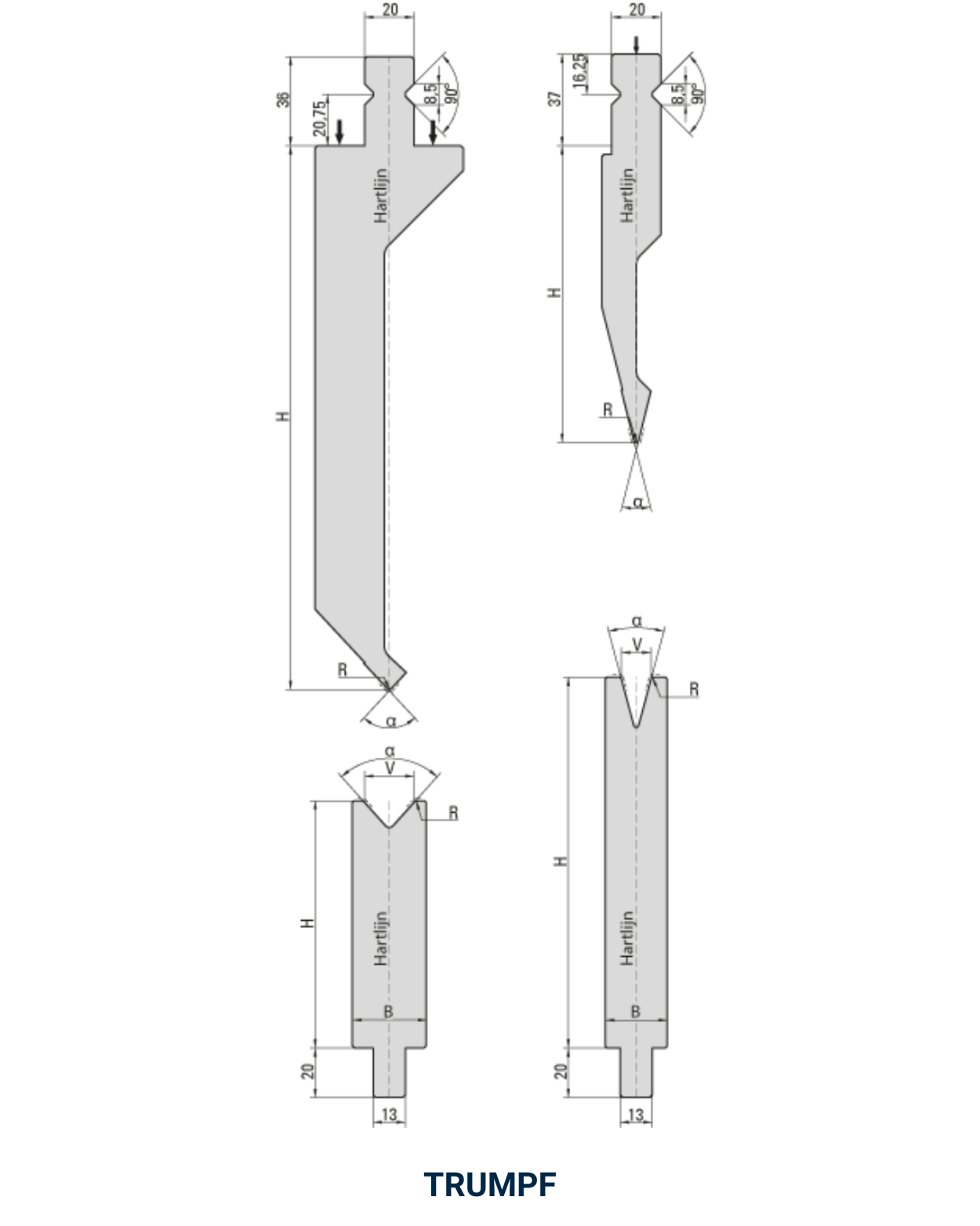

TRUMPF

Om ervoor te zorgen dat u de juiste opname van uw kantgereedschap kunt bepalen, is het belangrijk dat u de afmetingen nauwkeurig opmeet. Rechts van deze tekst vindt u een afbeelding met een voorbeeld van hoe u de benodigde maten kunt opmeten voor de opname van het boven- en ondergereedschap: TRUMPF.

De kenmerken van TRUMPF zijn als volgt:

  • Het bovengereedschap heeft een uitsparing van 8,5 mm hoog aan beide zijden onder een hoek van 90 graden, terwijl de opname zelf 20 mm breed is, zoals te zien bij de bovenste twee bovengereedschappen in de afbeelding. TRUMPF bovengereedschap heeft dezelfde afmetingen als WILA type 1 en LVD type 1 bovengereedschap.

Het ondergereedschap is 13 mm breed en 20 mm hoog, zoals zichtbaar bij de twee ondergereedschappen onderin de afbeelding. TRUMPF en BYSTRONIC ondergereedschappen hebben dezelfde afmetingen.

Bekijk onze collectie

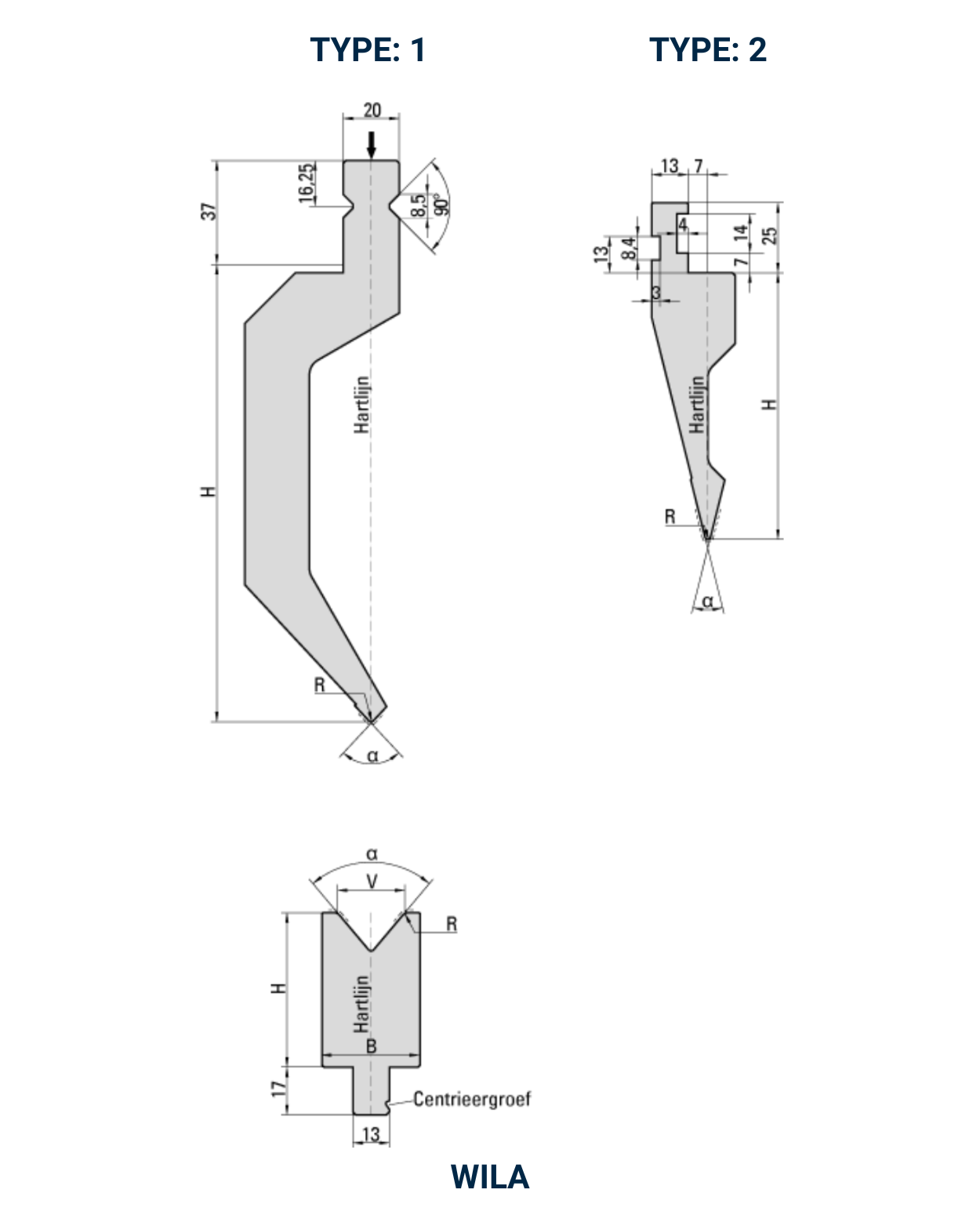

WILA

Om ervoor te zorgen dat u de juiste opname van uw kantgereedschap kunt bepalen, is het belangrijk dat u de afmetingen nauwkeurig opmeet. Rechts van deze tekst vindt u een afbeelding met een voorbeeld van hoe u de benodigde maten kunt opmeten voor de opname van het boven- en ondergereedschap: WILA.

De kenmerken van WILA zijn als volgt:

  • Het bovengereedschap type 1 links boven aan de afbeelding heeft een uitsparing van 8,5 mm hoog aan beide zijden onder een hoek van 90 graden, terwijl de opname zelf 20 mm breed is. WILA Type 1 bovengereedschap heeft dezelfde afmetingen als TRUMPF en LVD type 1 bovengereedschap.
  • Het bovengereedschap type 2 rechts boven aan de afbeelding heeft een uitsparing van 8,4 mm aan de linkerzijde en aan de rechterzijde 14 mm hoog en 4 mm diep. De opname zelf is 13 mm breed.

Het ondergereedschap is 13 mm breed en 17 mm hoog en heeft een centrieergroef, zoals zichtbaar bij het ondergereedschap onderin de afbeelding. Als u geen gebruik maakt van een centrieergroef, kunt u ook kiezen voor TRUMPF ondergereedschap (20 mm breed en 13 mm hoog).

Bekijk onze collectie

LVD

Om ervoor te zorgen dat u de juiste opname van uw kantgereedschap kunt bepalen, is het belangrijk dat u de afmetingen nauwkeurig opmeet. Rechts van deze tekst vindt u een afbeelding met een voorbeeld van hoe u de benodigde maten kunt opmeten voor de opname van het boven- en ondergereedschap: LVD.

De kenmerken van LVD zijn als volgt:

  • Het bovengereedschap type 1 links boven aan de afbeelding heeft een uitsparing van 8,5 mm hoog aan beide zijden onder een hoek van 90 graden, terwijl de opname zelf 20 mm breed is. LVD Type 1 bovengereedschap heeft dezelfde afmetingen als TRUMPF en WILA type 1 bovengereedschap.
  • Het bovengereedschap type 2 rechts boven aan de afbeelding heeft een opname die 13 mm breed en 22 mm hoog is.

De opname van het ondergereedschap heeft één maat, namelijk 12,7 mm breed en 19 mm hoog, en is excentrisch, zoals zichtbaar bij de twee gereedschappen onderin de afbeelding.

Bekijk onze collectie

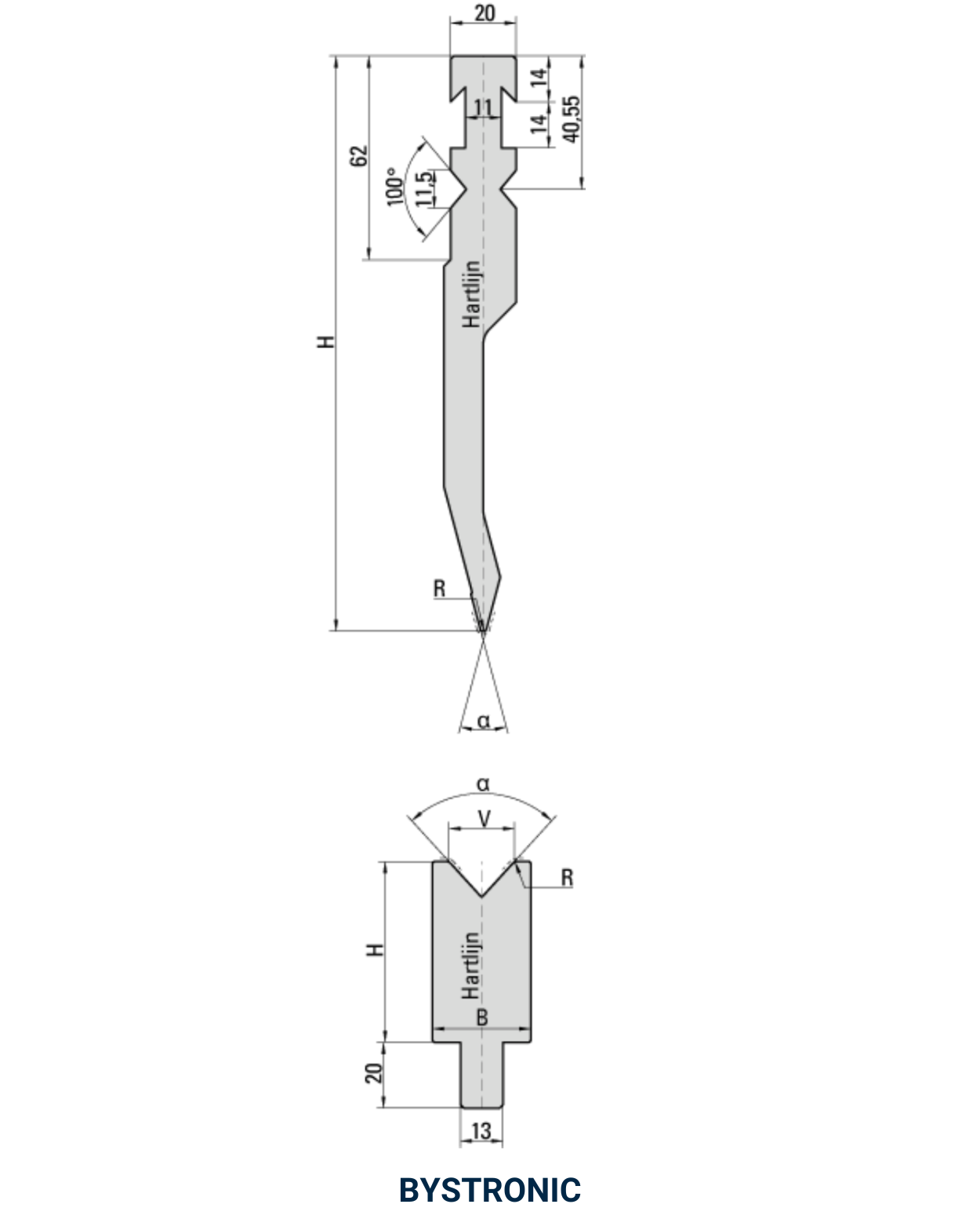

BYSTRONIC

Om ervoor te zorgen dat u de juiste opname van uw kantgereedschap kunt bepalen, is het belangrijk dat u de afmetingen nauwkeurig opmeet. Rechts van deze tekst vindt u een afbeelding met een voorbeeld van hoe u de benodigde maten kunt opmeten voor de opname van het boven- en ondergereedschap: BYSTRONIC.

De kenmerken van BYSTRONIC zijn als volgt:
Het bovengereedschap, herkenbaar door zijn aparte vorm die op een dakje lijkt, heeft twee uitsparingen:

  • Een uitsparing van 14 mm hoog aan beide zijden.
  • Daaronder een uitsparing van 11,5 mm hoog onder een hoek van 100 graden aan beide zijden.
    De opname zelf is 20 mm breed, zoals te zien bij het bovengereedschap in de afbeelding.

Het ondergereedschap is 13 mm breed en 20 mm hoog, zoals zichtbaar bij het ondergereedschap in de afbeelding. TRUMPF en BYSTRONIC ondergereedschappen hebben dezelfde afmetingen.

Bekijk onze collectie

Overige opnames

Om ervoor te zorgen dat wij de juiste opname voor uw kantbank kunnen bepalen, vragen wij u om de afmetingen van uw kantgereedschap nauwkeurig aan te leveren.

Wat hebben wij van u nodig?

Tekening van het gereedschap:
Maak een tekening van het kantgereedschap, bij voorkeur op schaal, en geef hierbij de volgende maten duidelijk aan:

  • Breedte en hoogte van het gereedschap.
  • De vorm en grootte van de uitsparingen die in de opname passen.
  • Eventuele andere relevante details zoals uitsparingen of specifieke vormen.

Aanvullende informatie:
Vermeld daarnaast:

  • Het type kantbank dat u gebruikt.
  • Eventuele specifieke eisen of wensen met betrekking tot de opname.

Hoe kunt u deze informatie aanleveren?
Stuur de tekening samen met de aanvullende informatie per e-mail naar ons toe op Shop@tuwi.nl.
U kunt ook direct de tekening en aanvullende informatie via de chat versturen door op de chatknop rechts onderin het scherm te klikken voor snelle ondersteuning.

Met deze gegevens kunnen wij ervoor zorgen dat uw kantgereedschap optimaal in uw kantbank past, zodat u direct aan de slag kunt zonder onverwachte problemen.
