Mubea/Sunrise matrijzen
Matrijs niet bekend? Vul de gewenste maten in de filter in om verder te gaan.
Mubea Sunrise matrijzen werken samen met de pons als één set voor nauwkeurig ponsen in staal, RVS en aluminium. Het opnamesysteem gebruikt M voor de matrijs en Gr. voor de pons. De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen; bij ronde ponsen is geen spie nodig.
Compatibiliteit en opnames (Gr./M)
- M = matrijsmaat/opname, Gr. = ponsmaat/opname.
- Reduceerringen - matrijs (M) gebruik je als de M maat van matrijs en matrijshouder verschilt.
- Voor de ponszijde bestaan reduceerringen - pons (Gr.).
- De spie zit op de pons; de matrijszijde gebruikt geen spie.
Beschikbare vormen

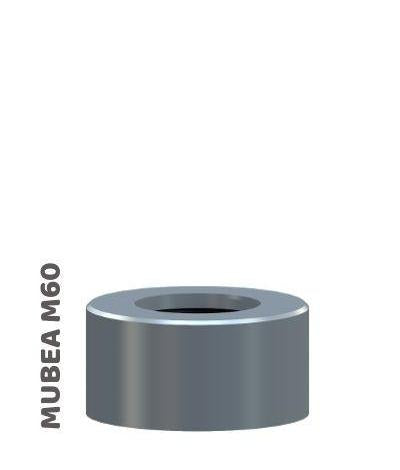

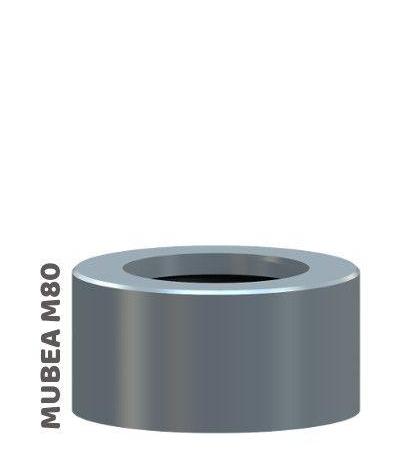

- Rond

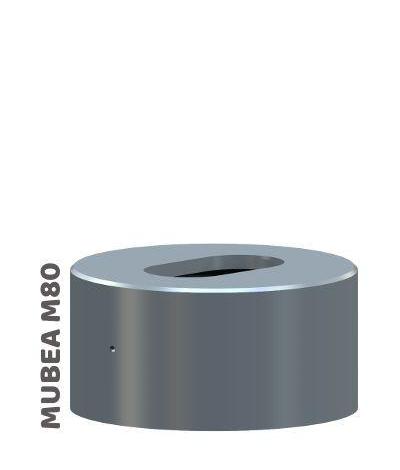

- Ovaal

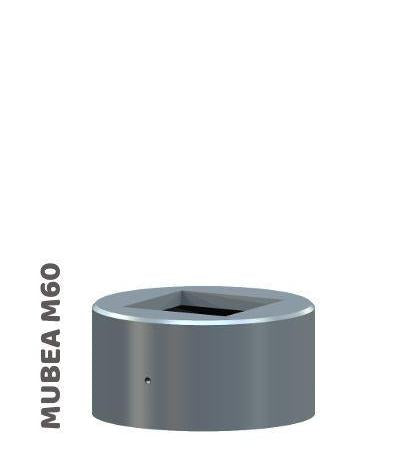

- Vierkant
- Sleutelgat
- Radius
Vormkeuze - controlelijst
- Vorm, maat en oriëntatie volgens tekening specificeren.
- Rand-/hartafstand en beschikbare slagruimte in de machine controleren.
- Materiaal en plaatdikte vastleggen.
- Opnames bevestigen: M voor matrijs, Gr. voor pons. Reduceerring - matrijs (M) indien nodig.
- Bij niet-ronde ponsen: aanwezigheid van spie op de pons en spiebaan in de ponshouder controleren.
Keuzehulp - zo selecteer je de juiste matrijs
- Vorm en maat van de matrijs kiezen volgens tekening.
- Plaatdikte en materiaal vastleggen - bijvoorbeeld S235, RVS304, AlMg3.
- Clearance controleren met de tabel hieronder.
- M opname kiezen die bij de houder past. Reduceerring - matrijs (M) indien nodig.
Matrijsspeling (Clearance)
| Advies voor staal | |||||
|---|---|---|---|---|---|
| Plaatdikte | 1.0/4.0 mm | 5.0/9.0 mm | 10.0/14.0 mm | 15.0/19.0 mm | 20.0/25.0 mm |
| Snijspelling: | 0,2 mm | 0,7 mm | 1,2 mm | 1,7 mm | 2,2 mm |
De plaatdikte is de minimale ponsmaat
Voor RVS geldt 70% van de ponsmaat
Technische specificaties - waar op letten
- Nauwkeurigheid - juiste clearance beperkt bramen en verlengt standtijd.
- Gereedschapsmateriaal - gehard gereedschapsstaal voor consistente maatvoering.
- Opnames - correcte M voor de matrijs en bijpassende Gr. voor de pons.
- Oriëntatie - bij niet-ronde ponsen borgt de spie op de pons de richting; de matrijszijde heeft geen spie.
FAQ
Gebruikt de matrijs een spie
Nee. De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen.
Wat is het verschil tussen Gr. en M
Gr. is de ponsmaat/opname, M is de matrijsmaat/opname. Ze moeten bij elkaar passen, eventueel met reduceerringen.
Wijzigt een reduceerring de clearance
Nee. Een reduceerring verandert de opname, niet de matrijsspeling. Bepaal de clearance op basis van materiaal en plaatdikte.
Wat is de minimale ponsmaat
De plaatdikte is de minimale ponsmaat. Voor RVS geldt 70% van de ponsmaat.
Gerelateerde categorieën
Advies nodig
Stuur materiaalsoort, plaatdikte, gewenste vorm en maat, en de vereiste M en Gr. opnames. We checken graag of jouw Mubea Sunrise set technisch klopt.
