Peddinghaus ponsen – rond, ovaal, vierkant en meer

Pons niet bekend? Vul de gewenste maten in de filter in om verder te gaan.

Peddinghaus ponsen leveren nauwkeurig ponswerk in staal, RVS en aluminium. Ze werken als set met de matrijs en passen op het Peddinghaus opnamesysteem met Nr voor de pons en MN voor de matrijs. Bij niet-ronde ponsen borgt een spie in de ponshouder de oriëntatie. Bij ronde ponsen is geen spie nodig.

Compatibiliteit en opnames (Nr/MN)

• Nr = ponsopname, MN = matrijsopname.
• Reduceerringen gebruik je wanneer de gekozen Nr of MN maat niet direct in de houder past.
• Spie zit op de pons en grijpt in de spiebaan van de ponshouder - alleen nodig bij niet-ronde ponsen.

Beschikbare vormen

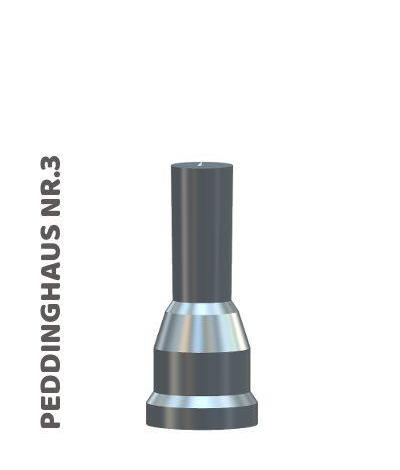

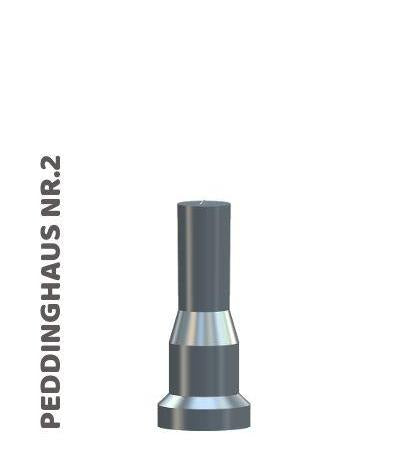

• Rond

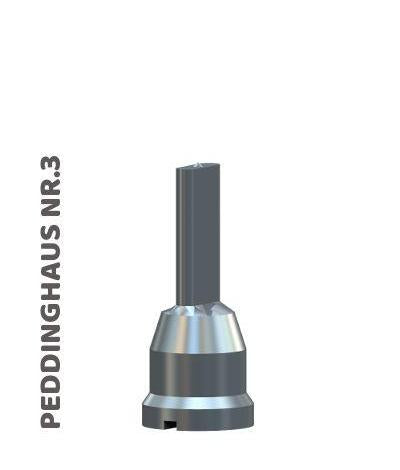

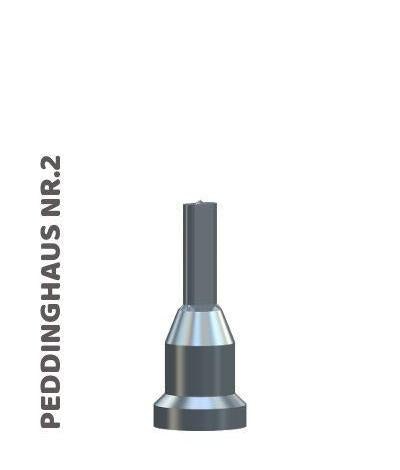

• Ovaal
• Vierkant
• Sleutelgat (cilindrisch)
• Radius

Vormkeuze - controlelijst

1. Vorm, maat en oriëntatie volgens tekening specificeren.
2. Rand-/hartafstand en slagruimte in de machine controleren.
3. Materiaal en plaatdikte vastleggen.
4. Opnames bevestigen: Nr voor de pons, MN voor de matrijs. Reduceerring indien nodig.
5. Bij niet-ronde ponsen: spie en spiebaan van de ponshouder controleren.

Keuzehulp - zo selecteer je de juiste pons

1. Vorm en maat kiezen volgens tekening.
2. Plaatdikte en materiaal vastleggen (bijv. S235, RVS304, AlMg3).
3. Nr/MN opnameset controleren en eventueel reduceerring meebestellen.
4. Niet-ronde pons: spie meebestellen en passing met ponshouder verifiëren.
5. Machine-uitlijning: pons en matrijs moeten lijnrecht tegenover elkaar staan.

Matrijsspeling (Clearance)

De plaatdikte is de minimale ponsmaat

Voor RVS geldt 70% van de ponsmaat

Technische specificaties - waar op letten

• Nauwkeurigheid - juiste clearance beperkt bramen en verlengt standtijd.
• Gereedschapsmateriaal - gehard gereedschapsstaal voor consistente maatvoering.
• Opnames en vergrendeling - correcte Nr/MN combinatie; spie bij niet-ronde ponsen.
• Onderhoud - controleer slijtage van pons, spie en ponshouder.

FAQ

Wat is het verschil tussen Nr en MN
Nr is de ponsopname, MN is de matrijsopname. Ze vormen een set.

Wanneer heb ik een spie nodig
Alleen bij niet-ronde ponsen, om verdraaien te voorkomen. Bij ronde ponsen niet nodig.

Wat als mijn opname niet past
Gebruik een reduceerring om de opname aan te passen aan de houder.

Wat is de minimale ponsmaat
De plaatdikte is de minimale ponsmaat. Voor RVS geldt 70% van de ponsmaat.

Gerelateerde categorieën

• Matrijzen
• Reduceerringen
• Snelwisselponshouders
• Spieën

Advies nodig?

Stuur materiaalsoort, plaatdikte, gewenste vorm/maat en Nr/MN-opname. We controleren graag of je set technisch klopt.
