Peddinghaus matrijzen - nauwkeurig en duurzaam
Matrijs niet bekend? Vul de gewenste maten in de filter in om verder te gaan.
Peddinghaus matrijzen werken samen met de pons als één set. Ze passen op het Peddinghaus opnamesysteem met MN voor de matrijs en Nr voor de pons. De spie behoort tot de ponszijde en borgt bij niet-ronde ponsen de oriëntatie. De matrijs zelf gebruikt geen spie.
Compatibiliteit en opnames (Nr/MN)
- MN = matrijsopname, Nr = ponsopname.
- Reduceerringen gebruik je wanneer de gekozen MN of Nr maat niet direct in de houder past.
- Spie is voor de pons - niet voor de matrijs - en alleen nodig bij niet-ronde ponsen.
Beschikbare vormen

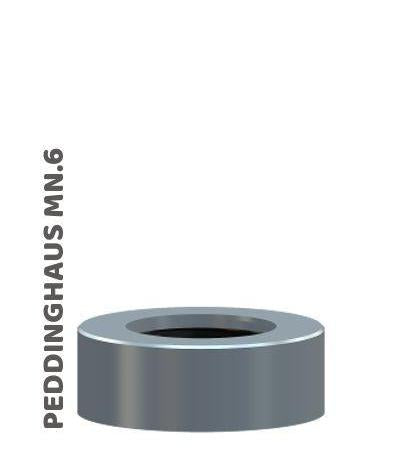

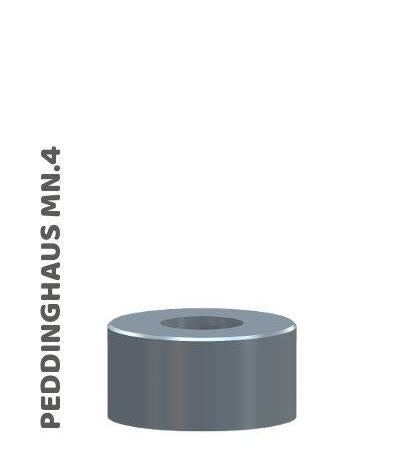

- Rond

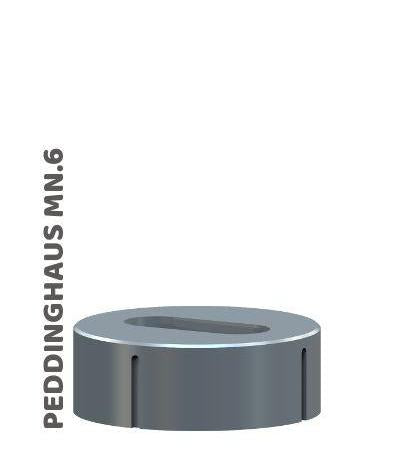

- Ovaal

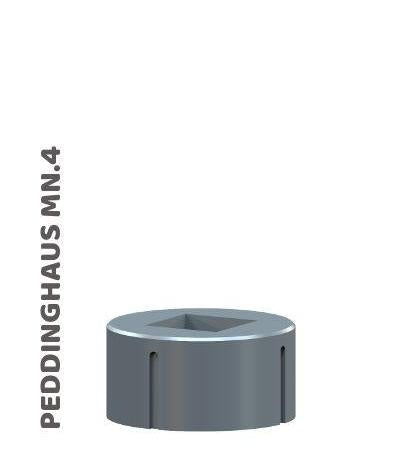

- Vierkant
- Sleutelgat (cilindrisch)
- Radius
Vormkeuze - controlelijst
- Vorm, maat en oriëntatie volgens tekening specificeren.
- Rand-/hartafstand en slagruimte verifiëren.
- Materiaal en plaatdikte bepalen.
- Opnames bevestigen: MN voor matrijs, Nr voor pons. Reduceerring indien nodig.
- Bij niet-ronde ponsen: spie op de ponszijde selecteren en passing met ponshouder checken.
Keuzehulp - zo selecteer je de juiste matrijs
- Vorm en maat van de matrijs kiezen volgens tekening.
- Plaatdikte en materiaal vastleggen.
- Clearance controleren aan de hand van de tabel hieronder.
- MN opname kiezen die bij de houder past. Reduceerring indien nodig.
Matrijsspeling (Clearance)
| Advies voor staal | |||||
|---|---|---|---|---|---|
| Plaatdikte | 1.0/4.0 mm | 5.0/9.0 mm | 10.0/14.0 mm | 15.0/19.0 mm | 20.0/25.0 mm |
| Snijspelling: | 0,2 mm | 0,7 mm | 1,2 mm | 1,7 mm | 2,2 mm |
De plaatdikte is de minimale ponsmaat
Voor RVS geldt 70% van de ponsmaat
Technische specificaties - waar op letten
- Nauwkeurigheid - juiste clearance beperkt bramen en verlengt standtijd.
- Gereedschapsmateriaal - gehard gereedschapsstaal voor consistente maatvoering.
- Opnames - correcte MN voor de matrijs en bijpassende Nr voor de pons.
- Oriëntatie - bij niet-ronde ponsen zorgt de spie op de pons voor verdraaibeveiliging.
FAQ
Gebruikt de matrijs een spie
Nee. De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen.
Wat is het verschil tussen Nr en MN
Nr is de ponsopname, MN is de matrijsopname. Ze moeten bij elkaar passen, eventueel met reduceerringen.
Beïnvloedt een spie de clearance
Nee. De spie regelt oriëntatie op de ponszijde. De clearance wordt apart bepaald.
Wat is de minimale ponsmaat
De plaatdikte is de minimale ponsmaat. Voor RVS geldt 70% van de ponsmaat.
Gerelateerde categorieën
Advies nodig
Stuur materiaalsoort, plaatdikte, gewenste vorm en maat, en de vereiste MN en Nr opnames. We controleren graag of je set technisch klopt.
