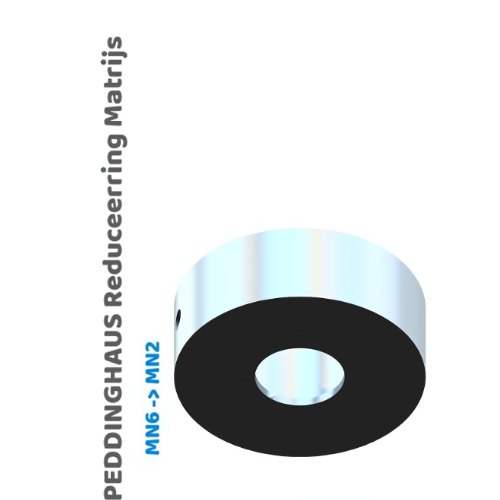

Peddinghaus reduceerringen matrijs

Peddinghaus reduceerringen voor matrijzen gebruik je om de MN opname van de matrijs passend te maken op een matrijshouder met een andere MN maat. Zo kun je bestaande houders blijven gebruiken zonder de matrijs of houder te vervangen.

Compatibiliteit en opnames (Nr/MN)

• MN = matrijsopname, Nr = ponsopname.
• Deze categorie betreft reduceerringen voor de matrijszijde - dus de MN opname.
• Voor de ponszijde bestaan aparte reduceerringen - pons met Nr opname.
• Spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen. De matrijs gebruikt geen spie.

Wanneer gebruik je een reduceerring - matrijs

• Opname past niet - je matrijs heeft een andere MN maat dan de matrijshouder.
• Machinewissel - dezelfde matrijs inzetten op verschillende houders met andere MN maten.
• Kosten en flexibiliteit - niet voor elke MN maat een aparte houder nodig.

Selectie - controlelijst

1. Matrijsgegevens noteren - vorm en maat, plus de huidige MN opname van de matrijs.
2. Matrijshouder controleren - MN maat van de houder vaststellen.
3. Reduceringsrichting bepalen - van welke MN naar welke MN maat je wilt reduceren.
4. Nr pons en spie verifiëren - bij niet-ronde ponsen is de spie op de pons vereist. Bij ronde ponsen is geen spie nodig.
5. Machine-uitlijning controleren - pons en matrijs moeten lijnrecht tegenover elkaar staan.

Technische aandachtspunten

• Passing - kies een reduceerring die de matrijs stabiel centreert in de houder voor maatvast ponswerk.
• Stijfheid - een correcte passing voorkomt kantelen en vermindert bramenvorming.
• Oriëntatie - de oriëntatie bij niet-ronde vormen wordt geborgd door de spie op de pons; de matrijszijde gebruikt geen spie.
• Clearance - de reduceerring wijzigt de matrijsspeling niet. Bepaal de clearance los van de opname op basis van materiaal en plaatdikte (zie matrijzenpagina).
• Onderhoud - controleer slijtage van matrijs, reduceerring en houder voor blijvende passing.

FAQ

Voor welke zijde is deze reduceerring bedoeld
Voor de matrijs - de MN opname. Voor de ponszijde gebruik je een reduceerring met Nr opname.

Beïnvloedt een reduceerring de clearance
Nee. Een reduceerring verandert de opname, niet de matrijsspeling. Volg voor clearance de richtlijnen op de matrijzenpagina.

Kan ik elke matrijs reduceren naar elke houder
Alleen als er een passende reduceerring bestaat voor de betrokken MN maten. Controleer daarnaast de set met de Nr pons.

Heb ik een spie nodig aan de matrijszijde
Nee. De spie hoort bij de pons en is alleen nodig bij niet-ronde ponsen.

Gerelateerde categorieën

• Matrijzen
• Reduceerringen - Pons

Advies nodig

Stuur matrijsvorm en maat, MN maat van de matrijs, MN maat van de matrijshouder, en de bijbehorende Nr ponsgegevens. We adviseren welke reduceerring - matrijs past in jouw setup.
